紅外線加熱管的接線方法介紹
2022-3-16
瀏覽次數：
紅外線加熱管的工作原理實際上非常簡單，就是發熱絲通電后，電能轉為光能輻射出紅外線，物體吸收紅外線光子能量后，內部分子共振摩擦升溫，起到對其加熱的作用。其操作方式也非常簡單，就是將其通電即可。經常有客戶問紅外線加熱管有正負極嗎？或者分零火線嗎？220V的加熱管怎么接在380V的電壓上呢？等等一些接線問題，今天小編來簡單說一下紅外線加熱管的幾種接線方式。
額定電壓是220V的加熱管接220V交流電時不分零火線，直接接線即可，保障擰緊接線端子螺絲并做好絕緣。接380V工業用電時要先確認電壓與零火線。需要注意加熱管的額定電壓，如果電壓搞混淆了，會造成加熱管燒壞或者功率不足。
首先來介紹額定電壓是220V加熱管的接線方式。220V接線方式，也叫”星形接法”。先將加熱管分成等數量的三組，然后將三組加熱管的一端電線接在一個公共點上，接著把三組加熱管的另外一端分別接在三相電源的三根電源線上，做好防護措施。這個過程必須保障三組加熱管功率和數量相同。否則會中心點偏移導致加熱管燒壞。
星型接法：（燈管電壓為220V時）
額定電壓是380V的加熱管接線方式，又叫“三角形接法”。380V加熱管接線時先按等數分成3組，然后將三組加熱管手尾相連，這樣加熱管之間就有了三個電線接點，然后把三相電源的三根電線接在三個接點，然后做好防護措施。在這個過程中必須要三組功率和數量一致。

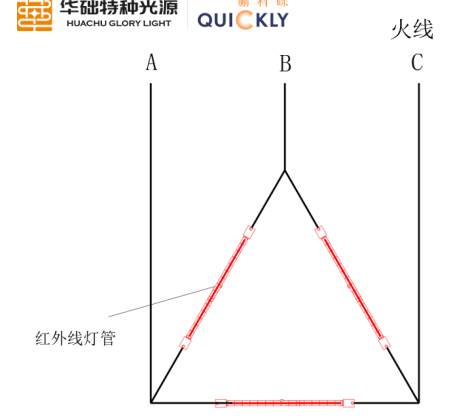

三角形接法：（燈管電壓為380V時）
注意：為確紅外線加熱管使用安全，應遵守以下預防措施（如果您不夠專業就找個電工，專業的事情讓專業的人做）：
a）在卸下或安裝紅外線加熱管之前，請先將設備與電源斷開。
b）盡量不要裸手觸摸石英管。如果油脂或化學化合物沉積在石英上，請在點燃之前用蘸有酒精的布進行簡單清潔。
c）在操作過程中不要長時間注視燈管。
d）請注意不要超過技術說明中指示的允許溫度。
e）按照技術文件中的說明檢查燈管的點燃位置。
f）避免超過電壓使用，因為這會嚴重影響燈管的使用壽命。
g）將燈管放到專門設計用于燈管類型和額定值的設備中。
h）根據燈管的類型和電流額定值使用保險絲。
i）即使在寒冷的時候也要保護燈管免受沖擊和振動。
j）為保障紅外加熱管的使用壽命，請保護它們免受鹽，氨氣，水泥粉塵等污染物的影響。
額定電壓是220V的加熱管接220V交流電時不分零火線，直接接線即可，保障擰緊接線端子螺絲并做好絕緣。接380V工業用電時要先確認電壓與零火線。需要注意加熱管的額定電壓，如果電壓搞混淆了，會造成加熱管燒壞或者功率不足。
首先來介紹額定電壓是220V加熱管的接線方式。220V接線方式，也叫”星形接法”。先將加熱管分成等數量的三組，然后將三組加熱管的一端電線接在一個公共點上，接著把三組加熱管的另外一端分別接在三相電源的三根電源線上，做好防護措施。這個過程必須保障三組加熱管功率和數量相同。否則會中心點偏移導致加熱管燒壞。
星型接法：（燈管電壓為220V時）
三角形接法：（燈管電壓為380V時）
a）在卸下或安裝紅外線加熱管之前，請先將設備與電源斷開。
b）盡量不要裸手觸摸石英管。如果油脂或化學化合物沉積在石英上，請在點燃之前用蘸有酒精的布進行簡單清潔。
c）在操作過程中不要長時間注視燈管。
d）請注意不要超過技術說明中指示的允許溫度。
e）按照技術文件中的說明檢查燈管的點燃位置。
f）避免超過電壓使用，因為這會嚴重影響燈管的使用壽命。
g）將燈管放到專門設計用于燈管類型和額定值的設備中。
h）根據燈管的類型和電流額定值使用保險絲。
i）即使在寒冷的時候也要保護燈管免受沖擊和振動。
j）為保障紅外加熱管的使用壽命，請保護它們免受鹽，氨氣，水泥粉塵等污染物的影響。
