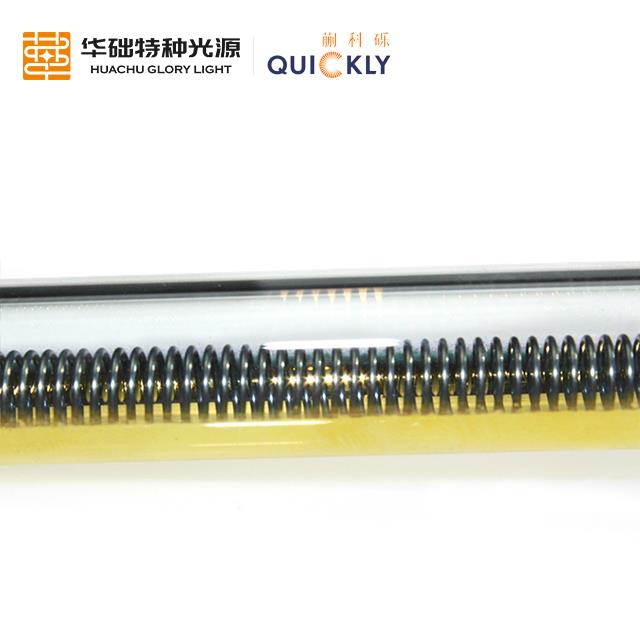

一種定向輻射熱能、占用空間小、熱效率好的紅外線加熱管
2022-11-8
瀏覽次數：
現階段日常生活中使用的烘焙設備的發熱元件通常是鎳鉻紅外線加熱管，通過360度的紅外線向無需加熱的方向加熱，使得無需加熱的物體受到紅外輻射的傷害，同時也浪費了能量。如果紅外反射器設置在無需加熱的一側，會增加設備的占用空間，增加成本。輻射的紅外熱能不會被反射器反射，部分熱能會繞過反射器作用在反射器外面。同時鎳鉻紅外線加熱管熱效率低、使用壽命短，長期使用會造成電力資源的浪費。
針對現有紅外線加熱管技術存在的問題，技術人員研發提供一種定向輻射熱能、占用空間小、熱效率好、使用壽命長的紅外線加熱管。該紅外線加熱管采用的技術方案是：一種紅外線加熱管，包括中空瓷頭、鍵片、鍵絲、碳纖維電熱絲、鎳片、真空層、石英管和外絲，石英管兩端密封抽真空形成真空層，使內外隔絕，中空瓷頭通過凹槽夾固在石英管兩端，碳纖維電熱絲置于石英管內，鎳片分別夾住碳纖維電熱絲的兩端。兩根關鍵線的一端分別通過焊接固定在鎳片上，另一端與分別固定在中空瓷頭上的關鍵片連接，關鍵片與穿過中空瓷頭的外部電線連接。其中鎳板具有由鋯鋁材料制成的吸盤。其中石英管根據需要設置為C形、U形或直形。碳纖維發熱絲的兩端分別設有與外接電源連接的引出端，引出端由緊固件和導線組成，緊固件夾緊固定在碳纖維發熱絲的端部，導線焊接在鎳片上。其中石英管的側壁上設有紅外反射涂層。其中石英管的外壁上有一層用于透射750納米以上紅外線的涂膜。
該紅外線加熱管具有以下優點：1、加熱單元采用碳纖維電熱絲，石英管壁上設有紅外涂層，可定向輻射熱能，無需占用空間，無環境污染、安裝方便、熱效率高、使用壽命長；2、紅外熱能從石英管一側集中輻射，需要加熱的方向可以得到足夠的輻射熱能，無需加熱的方向不會受到熱輻射，熱效率高；3、石英管側壁涂有薄膜，紅外反射涂層是通過浸涂、刷涂或噴涂的方法將氧化鋁或氧化鋯固定在石英管壁上，讓750nm以上的紅外線通過，使用時不會發出刺眼的可見光。
該紅外線加熱管具有以下優點：1、加熱單元采用碳纖維電熱絲，石英管壁上設有紅外涂層，可定向輻射熱能，無需占用空間，無環境污染、安裝方便、熱效率高、使用壽命長；2、紅外熱能從石英管一側集中輻射，需要加熱的方向可以得到足夠的輻射熱能，無需加熱的方向不會受到熱輻射，熱效率高；3、石英管側壁涂有薄膜，紅外反射涂層是通過浸涂、刷涂或噴涂的方法將氧化鋁或氧化鋯固定在石英管壁上，讓750nm以上的紅外線通過，使用時不會發出刺眼的可見光。
