一種具有可調節間距功能的紅外線加熱管存放箱簡介
2022-12-5
瀏覽次數：

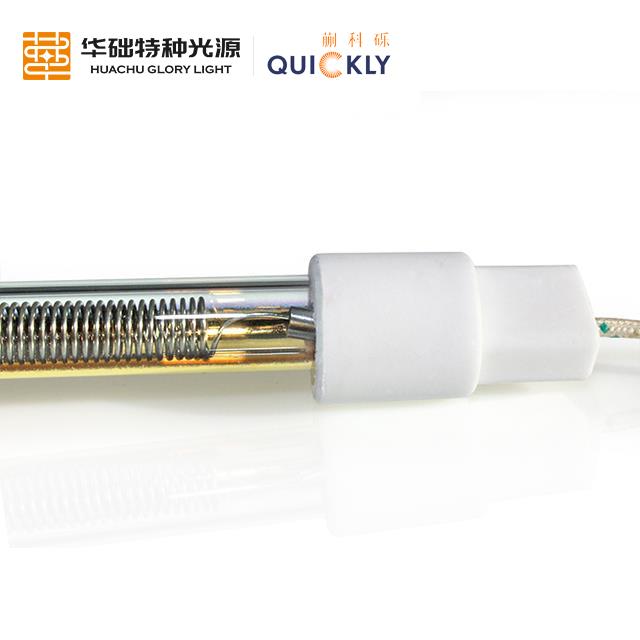

紅外線加熱管是基于紅外原理的管式加熱器，具有品質優良、熱效率高、功率密度高、升溫快、省電、使用壽命長的特點。它是20世紀80年代迅速發展起來的節能供暖技術，已被列為國家重點推廣項目，取得了可喜的經濟效益。現有的紅外線加熱管需要加工后儲存，由于紅外加熱管是玻璃材質，在運輸過程中容易受到較大的擠壓力或碰撞力而破裂損壞。另外現有的兩個夾塊距離固定，適用范圍小。
為解決上述問題，技術人員研發提供一種具有可調間距功能的紅外線加熱管存放箱，該紅外線加熱管存放箱技術方案：
一種具有可調間距功能的紅外線加熱管存放箱，包括防盜門和盒體，盒體的前端面設有防盜門，防盜門的側面靠近上部設有觀察窗，盒體的內頂面設有濕度顯示器，盒體的上表面設有引風機，引風機的進風口與箱體互通，箱體內設有三塊平行設置的儲物板。儲物板的四邊分別通過彈簧與箱體內的相鄰邊固定連接，儲物板的上表面內設有三個平行的空槽，空槽的內側壁與螺桿轉動連接，螺桿的兩端分別設有斜齒輪一，箱體的內底面設有電機，電機的輸出端與轉軸一相連，轉軸一的另一端穿過儲料板，空心凹槽內的另一側壁上設有轉軸，轉軸的兩端穿入另兩個空心凹槽內，轉軸上安裝有與斜齒輪相嚙合的斜齒輪，兩個平行設置的卡塊滑動連接在中空凹槽內，兩個卡塊相鄰的側面上設置有儲存槽，卡塊內設置有與螺桿相配合的螺紋孔，兩個螺紋孔的螺紋方向相反，除濕箱的兩個側面上分別設置有多個均勻設置的通孔，靠近除濕箱的箱體側面設有與通孔一相配合的通孔二，除濕箱內部裝有干燥劑。作為本實用新型的進一步方案，箱體的下表面設有多個鎖緊萬向輪。除濕箱的上表面設有通道，通道內安裝有防塵塞。儲罐的內嵌入面連接有緩沖墊。作為本實用新型的進一步方案，彈簧的外表面涂有防銹漆。
與現有技術相比，該紅外線加熱管存放箱的優點是：工作時打開電機帶動轉軸轉動，通過斜齒輪一、二的嚙合作用帶動相應的螺桿轉動，通過斜齒輪三、一在轉軸二上的嚙合作用帶動多個螺桿同步轉動，待儲存的紅外加熱管置于兩個擠壓塊之間，螺桿轉動。兩個擠壓塊在空槽內相對運動或背靠背運動，使兩個擠壓塊相對運動，從而擠壓兩者之間的紅外加熱管，夾緊固定，關閉電機，可以為不同長度的紅外管調節合適的安裝間距。在彈簧的作用下，當整個箱體運輸或受到外力沖擊時，彈簧緩沖外力，可以使儲物板放置更加穩定。
